Тестер за частично разреждане на трансформатор

Представяне на продукта

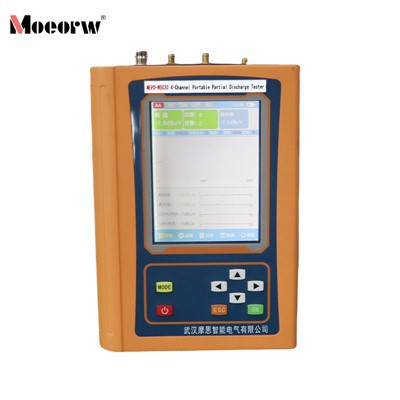

Това многофункционално ръчно устройство за откриване на живо-линии оценява условията на частичен разряд в енергийно оборудване с помощта на техники за откриване на земно напрежение, ултразвук и ултра-висока честота. Позволява ефикасна оценка на явления на частичен разряд в енергийно оборудване чрез предоставяне на амплитуда на частичен разряд, PRPS, PRPD, непрекъснати, полетни, импулсни, фазови и вълнови спектри. Енергийно оборудване като трансформатори, реактори, GIS, пръстеновидни главни блокове, разпределителни уреди и подобни устройства могат да го използват за откриване на частичен разряд в реално време.

Параметър на продукта (спецификация)

Параметри на хоста

домакин	Дизайнът на ръчното устройство включва обвивка, изработена от ABS и фибростъкло, с двустранно гумено покритие, което подобрява устойчивостта му на падане.
монитор	4,3--инчов екран с висока разделителна способност 480 x 800.
сензорен екран	Капацитивен екран
Хост система	Домакинът използва Linux система и има мрежова свързаност, поддържаща 4G и WiFi достъп до интернет.
Капацитет на паметта	8G
Размер на основното устройство	181x107x36 мм
Тегло на основната единица	0,45 кг
Метод на захранване	Има вградена-акумулаторна литиева батерия, която автоматично се изключва, когато напрежението на батерията е ниско или когато няма работа за дълго време.
Метод на зареждане	Порт тип-C 5V/2A зареждане.
Време за зареждане	5 часа
Време на готовност	12 часа
Работна среда	Температура: -5-55 градуса; Влажност: 0-90%

AE откриване

Контактен ултразвуков честотен диапазон	20kHz-300kHz
Без{0}}пикова честота на безконтактен ултразвук	40kHz
Чувствителност на откриване	0,1mV
Диапазон на измерване	0.1mV-1V
печалба	Той разполага с три регулируеми нива на усилване: ×100, ×10 и ×1.

Дистанционно ултразвуково фокусиращо устройство (по избор)

Дистанционна ултразвукова пикова честота	40kHz
Тестово разстояние	0~50 метра
лазерна показалка	Оборудван с функция за позициониране на червена лазерна показалка
Функция за прицелване	Разполага с дву{0}}функция за насочване, позволяваща прецизно позициониране на точката на изхвърляне.
Чувствителност на откриване	0,1mV
Диапазон на измерване	0.1mV-1V

UHF откриване

Честотен диапазон	300~1500MHz
Диапазон на измерване	0~80dB
Точност на измерване	1dB
Контролируема честотна лента	Qualcomm, Low{0}}pass, All-pass
Регулируемо усилване	Има функции за регулиране на усилването и изключване.

TEV тестване

Честотен диапазон	3~100MHz
Диапазон на измерване	0~80dB
Точност на измерване	1dB
Грешка в измерването	±1dB

Функционални показатели

Системен режим	Състои се от основно устройство, сензори и преобразувател на сигнала. Основното устройство и преобразувателят на сигнала са свързани безжично, докато преобразувателят на сигнала и сензорите са жични. Основното устройство е ръчно устройство, използвано за контрол на теста и преглед на данни.
Комуникационни методи	Разполага с WIFI/Bluetooth и тип-C порт.
Функция за експортиране на данни	Той разполага с интерфейс TYPE-C за експортиране на данни, което ви позволява директно да копирате данни на вашия компютър чрез свързване на кабела за данни.
RFID функционалност (по избор)	Има функции за четене и писане на RFID и може да чете и пише на-радиочестотни карти на сайта.
Метод на синхронизация	Има функции за вътрешна синхронизация, безжична синхронизация на мощността и оптична синхронизация.
Интелигентна синхронизация	Поддържа интелигентна синхронизация на мощността на честотата. Когато бъде открит сигнал за частичен разряд, инструментът може автоматично да определи честотата на електрическата мрежа чрез технология за изкуствен интелект, за да гарантира, че спектърът на засичане е синхронизиран с честотата на електрическата мрежа.
Ултразвуков сензорен метод	Той използва авиационен щепсел интерфейс и сензорът е пасивен контактен сензор.
Ултразвуково изследване	Има функции за откриване на спектъра, като спектър на формата на вълната, фазов спектър, непрекъснат режим и режим на полет, а също така има функции за интелигентна диагностика и разпознаване. Има функция за превключване между продължителна и еднократна употреба. В режим на форма на вълната броят на циклите се регулира от 1 до 10. Разполага с линейно регулируемо време за отваряне и затваряне на вратата.
слушалка	Сигналът за ултразвуково откриване може да се преобразува в честотен диапазон, който се чува от човешкото ухо. Основното устройство може да се свърже със слушалки, така че персоналът, който изпитва, да чува звука на сигнала в реално време.
UHF откриване	Той разполага с PRPD и PRPS графики, амплитудни режими и функции за откриване на периоди, както и възможности за съхранение на данни и запис на екрана. Хостът също има функции за преглед на графики и възпроизвеждане на запис на екрана.
SD карта	Има вградена-SD карта и функция за управление на SD карта, която може да реализира интелигентно форматиране на SD карта.
Само{0}}тест на инструмента	Инструментът има функция-за самотест.
Протокол за качване на State Grid (по избор)	Оборудван с Bluetooth комуникационен модул, инструментът може да взаимодейства с мобилни терминали във вътрешни и външни мрежи по стандартизиран начин чрез Bluetooth.
Езикова поддръжка	Поддържа множество езици и позволява превключване между китайски и английски.
Отдалечен ъпгрейд	Хостът има функция за дистанционно интелигентно надграждане.

Характеристика и приложение на продукта

• Подходящ за откриване на частичен разряд в реално време на енергийно оборудване като трансформатори, реактори, GIS, пръстеновидни главни блокове и разпределителни уредби при различни нива на напрежение.

• Осигурява множество методи за анализ, включително спектри на амплитудата на частичен разряд, спектри на периодичност, спектри на фазата, спектри на формата на вълната и спектри на PRPS/PRPD за ефективно определяне на амплитудата, вида и тежестта на разряда.

• Мониторингът-в реално време дава възможност за интуитивно наблюдение на промените в сигнала за частичен разряд.

• Разполага с множество методи за фазова синхронизация, включително вътрешна синхронизация, безжична синхронизация и оптична синхронизация, като гарантира, че фазата на инструмента се подравнява с-честотната фаза на захранването на място.

• Поддържа интелигентна синхронизация на мощността на честотата. При откриване на сигнали за частичен разряд, инструментът автоматично идентифицира честотата на захранване на мрежата с помощта на технология за изкуствен интелект, като гарантира, че спектрите на откриване се синхронизират с честотата на мрежата.

• Оборудван със софтуер за управление и анализ на данни за унифициран анализ и управление на данни от засичане.

• Софтуерът за анализ на данни включва управление на библиотеката на спектъра за организирано категоризиране на архивите на спектъра на случаите.

• Разполага с три-цветна (жълто, зелено, червено) индикаторна система за оценка на тежестта на отделянето.

• Възможността за съхранение на данни позволява данните за откриване на частичен разряд да се записват синхронно в детектора заедно с информацията за оборудването.

Подробности за производството

Подходящ за откриване на частичен разряд в реално време на енергийно оборудване като трансформатори, реактори, GIS, пръстеновидни главни блокове, разпределителни уреди и др., при различни нива на напрежение. Може да се използва на закрито или на открито (избягвайте тежки условия).

Фирмени квалификации

ЧЗВ

1) Какви са основните методи за откриване на MOEORW-W5060E детектор за частичен разряд?

Отговор: Този инструмент използва три основни метода за откриване на частичен разряд в електрическо оборудване:
Метод за ултра{0}}висока честота (UHF): улавя 300MHz–3GHz UHF електромагнитни вълнови сигнали, генерирани от частични разряди чрез сензори;
Метод за откриване на акустична емисия (AE): Използва сензори за получаване на ултразвукови сигнали (над 20 kHz), генерирани от изхвърляния, като прави извод за интензитета на изхвърлянето чрез вариации на акустичното налягане;
Метод за откриване на преходно земно напрежение (TEV): Улавя сигнали за преходно земно напрежение, предавани през металния корпус на оборудването към земята чрез частични разряди.

2) Какви са основните предпазни мерки за безопасност при използване на детектор за частичен разряд MOEORW-W5060E?

Отговор: Основните предпазни мерки за безопасност включват:
Избягвайте употреба в тежки среди като дъжд, корозивни газове, прах или високи температури. Използването на закрито/външно място е разрешено с подходяща защита;
Операциите на място трябва да отговарят на националните и международните разпоредби за безопасност за електрическо оборудване с високо-напрежение, като се поддържат безопасни разстояния от компонентите с високо-напрежение;
Устройството съдържа литиева-батерия с голям капацитет. Неупълномощеното разглобяване е строго забранено, тъй като може да причини риск от експлозия и анулиране на гаранцията;
Зареждайте устройството само когато е изключено. Не извършвайте тест за частично разреждане по време на зареждане. За дългосрочно-съхранение презареждайте на всеки два месеца.

3) Какви методи за фазова синхронизация поддържа детекторът за частичен разряд MOEORW-W5060E?

Отговор: Този инструмент поддържа множество методи за фазова синхронизация, за да гарантира, че спектрите на откриване са в съответствие с-честотните фази на захранването на място. Той включва три основни метода за синхронизация: вътрешна синхронизация, безжична синхронизация и оптична синхронизация. Освен това той разполага с интелигентна синхронизация на честотата на захранването-използвайки изкуствен интелект за автоматично откриване на честотата на захранването на мрежата, осигурявайки прецизно синхронизиране на спектрите на откриване с честотата на мрежата и адаптиране към различни-сценарии за тестване на място.
