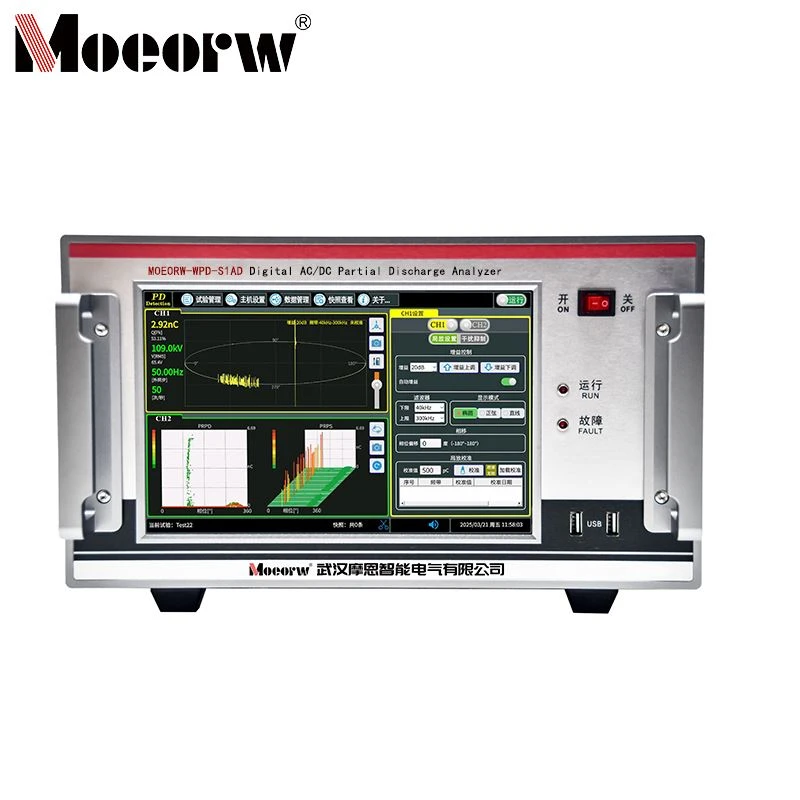

Цифров AC DC анализатор на частичен разряд

Представяне на продукта

AC/DC анализаторът за частичен разряд разполага с интегриран дизайн за-лесна за потребителя работа. Този инструмент е подходящ за изпитване на типа, изпитване за фабрично приемане и изпитване за приемане на продукти с високо-напрежение. Може да извършва количествени тестове за частично разреждане на двигатели, измервателни трансформатори, кабели, втулки, кондензатори, трансформатори, ограничители на пренапрежение, превключватели и друго електрическо оборудване с високо-напрежение. AC/DC анализаторът за частичен разряд отговаря на стандартите IEC 60270 и GB/T 7354-2018, позволявайки измерване и запис на частичен разряд (PD) и AC тестово напрежение.

Параметър на продукта (спецификация)

(1) Система за измерване на частичен разряд
(1) Брой канали за измерване	Единичен канал
(2) Входен импеданс	50Ω
(3) Аналогов филтър	(-6dB) Съответства на стандартите IEC 60270 и GB/T 7354-2018
	①Долна гранична честота fL; Избираема от 10kHz, 20kHz, 40kHz, 60kHz, 80kHz
	②Горна граница на честотата fU; Избираема от 100kHz, 200kHz, 300kHz, 400kHz, 500kHz, 1MHz
(4) Чувствителност на откриване	<1 pC (CA=10 nF/CK=1 nF)
(4) Чувствителност на откриване	①<0.1 pC (CA=1 nF/CK=1 nF)
(5) Диапазон на измерване	0,05 pC–10 000 nC
(6) Точност на вземане на проби	14 бита
(7) Честота на вземане на проби	100MHz
(8) Диапазон на регулиране на усилването	60dB, 40dB, 20dB, 0dB, -20dB, -40dB (автоматично или ръчно регулиране)
(9) Тестваем диапазон на капацитета	6pF~250μF
(10) Грешка на линейността	<±3%
(II) Система за измерване на напрежение
(1) Диапазон на входното напрежение	5~230VAC (RMS)
(2) Грешка на линейността	<±3%
(3) Честотен диапазон	10~450Hz
(4) Режим на синхронизация	Синхронизация на захранването или синхронизация на входното напрежение с автоматично превключване
(5) Точност на синхронизация	<1°
(III) Интерфейси
(1) Вход за частичен разряд	1 × BNC
(2) Входно напрежение	1 × авиационен конектор
(3) Комуникационен интерфейс	1 × RS232
(IV) Параметри на хоста
(1) Операционна система	Linux OS
(2) Съхранение	8GB или повече
(3) Захранване	176~264 VAC, 50/60Hz
(4) Захранващ предпазител	250V T 5A
(5) Работна температура	-10 градуса до 50 градуса
(6) Температура на съхранение	-40 градуса до 60 градуса
(7) Относителна влажност	5% до 95%, без-кондензация
(8) Размери	355 mm × 282 mm × 200 mm (Ш × Д × В)
(9) Нетно тегло	11 кг

Характеристика и приложение на продукта

1. Съвместимост с двоен-режим: Поддържа AC/DC тестване, подходящо за различни сценарии, включително тестване на типа, тестване за фабрично приемане и пускане в експлоатация на оборудване с високо-напрежение.

2. Прецизно измерване: Чувствителност на откриване<0.1 pC, 14-bit sampling accuracy + 100 MHz sampling rate, linearity error <±3%.

3. Гъвкава адаптивност: Много{1}}степенно филтриране (10 kHz–1 MHz), регулируемо усилване (-40 dB до 60 dB), поддържа капацитет на тестовия образец от 6 pF до 250 μF.

4. Удобна-работа: Интегриран дизайн на устройството (11 кг), Linux OS + LCD интерфейс, поддържа PRPD/PRPS спектрална визуализация.

5. Силни анти{1}}смущения: Включва маскиране на фазовия прозорец, изглаждане на импулса и балансиран метод за потискане на смущенията на полето.

6. Безопасен и надежден: Изчерпателни изисквания за заземяване + множество предупреждения за високо-напрежение, работи в температурен диапазон от -10 градуса до 50 градуса.

7. Ефективно управление на данни: 8GB+ място за съхранение поддържа създаване, запазване и експортиране на тестови данни, съвместими с множество формати за архивиране.

Подробности за производството

Подходящ за тип, фабрично и тестване за приемане на високо{0}}електрическо оборудване като двигатели, измервателни трансформатори, кабели и трансформатори. Възможност за прецизни лабораторни измервания и-на място количествено изпитване на частичен разряд.

Фирмени квалификации

ЧЗВ

1)Какви режими на работа поддържа MOEORW-WPD-S1AD цифров AC/DC анализатор на частичен разряд?

Отговор: Поддържа както режим AC, така и режим DC, които могат да се превключват според изискванията за тестване. AC режимът показва PRPD и PRPS спектри, подходящи за изпитване на частичен разряд,-свързано с мощността. Режимът DC поддържа настройки за праг на разреждане, праг на сегмент и праг на интервал, което позволява статистически данни за пулса за различни прагове.

2)Какви предпазни мерки трябва да се вземат при почистване на MOEORW-WPD-S1AD цифров AC/DC анализатор на частичен разряд?

Отговор: Преди почистване захранването трябва да се изключи чрез премахване на захранващия кабел, сигналните кабели и заземяващия проводник. Навлажнете само мека кърпа, за да избършете външния корпус; разтворители или абразиви са забранени. Избягвайте навлизането на вода или почистващи препарати в интерфейсите, вентилаторите или входовете за въздух по време на избърсване.

3)Как трябва да бъде избран импедансът на измерване за MOEORW-WPD-S1AD цифров AC/DC анализатор на частичен разряд?

Отговор: Оценете капацитета за настройка на базата на капацитета на тестовия образец и свързващия капацитет. След това изберете съответния модел на импеданс на измерване (налични са 12 типа) въз основа на средната стойност на капацитета за настройка. Например: - Тестово масло-потопени токови трансформатори или напреженови трансформатори: Изберете модел 2 - Тестови епоксидни-капсуловани трансформатори: Изберете Модел 3 - Тестови малки трансформатори: Изберете Модел 4
