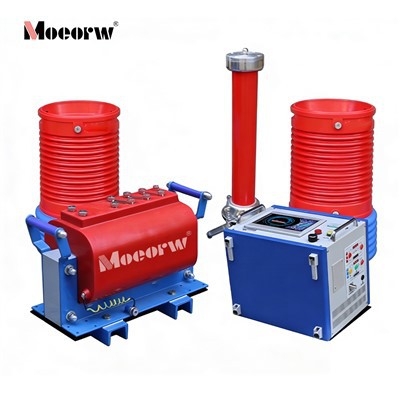

Серия 540kVA-270kV резонансно тестово устройство

Представяне на продукта

Серията MOEN-5621 (540kVA-270kV) комплект за изпитване на издържано напрежение на резонанс е направен основно за изпитване на издържано напрежение на променлив ток на 110kV/100 000kVA главни трансформатори, 35kV кабели, 110kV GIS, превключватели и друго оборудване на подстанции. Тъй като реакторите са изградени като няколко отделни единици, те могат да се използват както за изпитване на ниско{12}}напрежение на променлив ток за издържано напрежение за оборудване като кабели от 10kV, така и за изпитване на високо{14}}напрежение и слаботоково оборудване. Поради широкия си набор от приложения, той е идеално устройство за издържащо напрежение за захранване, поддръжка и тестване на инженерни единици, както и отдели за тестване на високо напрежение на провинциално, общинско и окръжно ниво.
Възбуждащият трансформатор, реакторите, капацитивният делител на напрежението и захранващият блок за управление на променливата честота са основните компоненти на серията MOEN-5621 (540kVA-270kV) система за изпитване на резонансно издържано напрежение.

Параметър на продукта (спецификация)

1. Номинално напрежение	90kV-Подходящ за изпитване на AC издържано напрежение на кабели 35kV; Работна честота: 30–300Hz,
Тестово напрежение, което не надвишава 52 kV, продължителност на теста 60 минути; 270 kV-Подходящо за изпитване на AC издържано напрежение на 110 kV GIS и превключватели; Работна честота	30-300Hz, изпитвателно напрежение не повече от 265kV, продължителност на изпитването 1 min;
180kV-Отговаря на изискванията за изпитване на издържано напрежение на променлив ток за главни трансформатори 110kV/100000kVA; Работна честота	45-65Hz, изпитвателно напрежение не повече от 1600kV, продължителност на изпитването 1 min;
2. Степен на изкривяване на формата на вълната на изходното напрежение	<1.0%
3. Разрешено време за непрекъсната работа	60 минути при номинални условия;
4. Качествен фактор на устройството	Q По-голямо или равно на 30 (f=45Hz)
5. Форма на вълната на изхода на устройството	Синусоида
6. Входно захранване	Три-фазно 380V или едно-фазно 220V
7. Диапазон на регулиране на честотата	30Hz до 300Hz
8. Точност на измерване на системата	1.5%
9. Защитни функции	Защита от пренапрежение, свръхток, нулева-позиция при стартиране
(III) Стандарти за съответствие
Стандарт за изпитване за приемане на електрическо оборудване за инженеринг на електрически инсталации GB50150-2006
Високо{0}}устройство за тестване на резонанс	DL/T 849.6-2004
Реактори	GB10229.88
Процедури за превантивно изпитване на силово оборудване	DL/T596-1996
Свързващи кондензатори и капацитивни делители	IEC358 (1990)
(IV) Основна конфигурация на оборудването и технически параметри
1. Захранване с променлива честота (1 единица)
Номинална мощност	20kW;
Входно напрежение	Три-фазна 380V или единична-фазна 220V ±5%, 50Hz
Изходно напрежение	Регулируем 0–400V
Изходна честота	30–300Hz
Регулируем в	0,1 Hz стъпки
Нестабилност на честотата	По-малко или равно на 0,02%
Изходен ток	0–50A
2. Реактори за високо{1}}напрежение (общо 6 броя)
Номинално работно напрежение	45kV
Номинален работен ток	2A
Номинална индуктивност	56H
Непрекъснато време на работа	60 мин
повишаване на температурата	<65K
Работна честота	30~300Hz
3. Възбуждащ трансформатор (1 бр.)
Номинален капацитет	18kVA
Входно напрежение	400V
Изходно напрежение	4/8/16kV
Изходен ток	4.5/2.25/1.125A
4. Капацитивен делител (1 комплект)
Собствен{0}}капацитет	700pF
Номинално напрежение	270kV
Работна честота	30–300Hz
Несигурност	1.5%
Номинално напрежение	270kV/700pF
5. Комплект тестови проводници и аксесоари (1 комплект)

Характеристика и приложение на продукта

1. Устройството има защитни функции за пренапрежение, свръхток, стартиране в нулева-позиция и разстройване на системата (флашовър). Праговете за защита от пренапрежение и свръхток могат да се променят, за да отговарят на нуждите на потребителя. Защитата от пробив се включва по време на пробив на образеца и регистрира измерването на напрежението на пробив за тестов анализ.

2. За лесна употреба на място, всяко устройство е леко.

3. За да се ускори тестването, три режима на работа-Напълно автоматичен, ръчен и автоматичен-Ръчна настройка на увеличаване на напрежението-позволяват избор на променлива въз основа на условията на обекта.

4. Поддържат се отдалечен печат и съхранение на данни. За да се улесни идентификацията и извличането, съхранените данни са номерирани.

5. Началната честота може да се регулира гъвкаво в рамките на определения диапазон по време на автоматичното честотно почистване. Потребителите могат да избират посока на движение нагоре или надолу, а широкият LCD екран показва кривата на сканиране, което улеснява идентифицирането на откриване на резонансна точка.

6. С помощта на технологията на платформата DSP може да се постигне по-удобен за потребителя-интерфейс човек-машина чрез надстройки и просто функционално разширяване или намаляване въз основа на нуждите на потребителя.

Подробности за производството

1. Тест за AC издържано напрежение за 10/35/110kV кръстосано свързани полиетиленови кабели

2. Тест за издържано променливо напрежение за 110kV трансформатори, линейни изолатори, превключватели, GIS и друго първично електрическо оборудване

Фирмени квалификации

ЧЗВ

1) При какви условия на околната среда не трябва да се използва устройството за изпитване на резонансно издържано напрежение MOEN-W5621 (540kVA/270kV)?

Отговор: Това устройство има изрично забранени изисквания за работна среда, включително влажна среда и експлозивна атмосфера. Освен това, устройството не трябва да се използва, когато капакът на инструмента или панелът са свалени, за да се предотвратят инциденти, свързани с безопасността, или повреда на оборудването. Освен това, ако се наблюдава някаква повреда или предполагаема неизправност, работата трябва незабавно да се спре. Свържете се с персонала по поддръжката на производителя за проверка; продължителното използване е строго забранено.

2) Каква е функцията на "USB порта" на контролния панел на електрозахранването с променлива честота на MOEN-W5621 (540kVA/270kV) система за тестване на резонансно издържано напрежение?

Отговор: USB портът на контролния панел на електрозахранването с променлива честота изпълнява две основни функции: Първо, той позволява свързване на USB флаш устройство за достъп до документация, свързана с тест-. Второ, той позволява свързване на мишка, което позволява работа с мишката като алтернатива на интерфейса на сензорния екран. Това предоставя на потребителите по-гъвкав метод на работа и повишава удобството при работа.

3) Какви са основните изисквания към операторите при провеждане на тестове със системата за изпитване на резонансно издържано напрежение MOEN-W5621 (540kVA/270kV)?

Отговор: Тестовите оператори трябва да отговарят на следните основни изисквания: Първо, те трябва да са квалифицирани професионалисти по високо-тестване на напрежение, които са прочели внимателно ръководството за потребителя и са преминали многократно оперативно обучение преди употреба. Второ, трябва да присъстват минимум двама оператори. И накрая, по време на работа те трябва стриктно да се придържат към процедурите за безопасност на организацията за високо-тестване на напрежение и да следват стриктно съответните национални стандарти и разпоредби, за да осигурят безопасност на теста и точност на резултатите.
